Назначение и область применения преобразователя давления
Прибор предназначен для непрерывного контроля избыточного давления и разрежения жидкостей, газов и пара. Применяется в системах автоматического управления и регулирования технологических процессов.
Рабочие среды:
- воздух (атмосферный, сжатый)
- азот, кислород
- вода (горячая, холодная, теплофикационная, оборотная)
- пар, масло
- природный, доменный и коксовый газ
- углеводородный конденсат
- нефть и нефтепродукты (бензин, керосин и др.)
Преобразователь рассчитан на стационарную установку как внутри помещений, так и на открытых площадках опасных производственных объектов.
Ключевые особенности
- допущен к работе в кислородсодержащих средах
- настраиваемое демпфирование (усреднение) выходного сигнала
- простая интеграция в телематические системы
- прочный корпус из алюминиевого сплава или нержавеющей стали
- взрывозащищённое исполнение
- возможность транзитного подключения
- непрерывная самодиагностика
- выбор интерфейсов: линия питания-связи СЕНС (протокол СЕНС), RS-485 (Modbus RTU), 4–20 мА (HART Revision 6)
- различные варианты креплений для кабельных оболочек (металлорукавов, бронекабелей, труб)

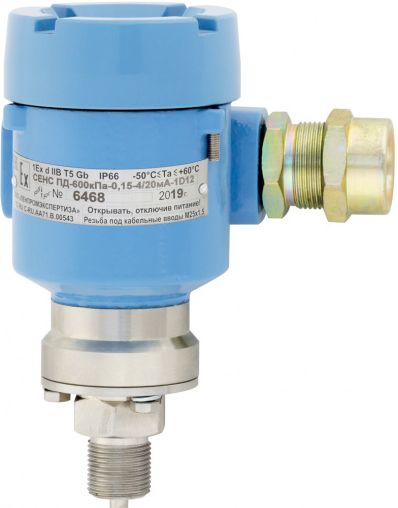

Конструкция и материалы
Корпус выполняется из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием и окрашивается порошковой краской. По заказу доступна версия из коррозионностойкой стали 12Х18Н9ТЛ.
Конструктивные элементы:
- внешний и внутренний зажимы заземления
- один или два кабельных ввода
- присоединительный штуцер M20×1,5
- опциональные крепления для защитных оболочек кабеля
Внутреннее оснащение:
- электронный блок управления
- плата с клеммной колодкой для подключения внешних цепей
- первичный тензорезистивный преобразователь на основе КНС-структуры
Доступ к плате осуществляется через съёмную крышку. Подключение проводников производится через кабельные вводы. Электронный блок преобразует сигнал чувствительного элемента в стандартный цифровой или аналоговый сигнал.
Настройка пороговых значений
Для каждого преобразователя можно задать до восьми пороговых значений давления (или разности давлений). При их достижении прибор передаёт управляющие сигналы на исполнительные механизмы и системы сигнализации.
Комплектация и заказ
По желанию заказчика преобразователь комплектуется различными типами кабельных вводов и креплений для защитных оболочек. Для подбора оптимальной конфигурации рекомендуется обратиться за технической консультацией.
Технические характеристики
| Параметр | Значение |
|---|---|
| Верхние пределы измерений (избыточное давление) | от 100 кПа до 63 МПа (по ГОСТ 22520-85) |
| Верхние пределы (разрежение) | 100 кПа |
| Основная погрешность (γ₀), % от диапазона | ±0,15 / ±0,2 / ±0,25 / ±0,4 / ±0,5 |
| Материалы, контактирующие со средой | сталь 12Х18Н10Т, титановый сплав ВТ9 |
| Демпфирование (настраиваемое), с | от 0,25 до 32 |
| Температура рабочей среды | от –60 до +130 °C |
| Климатическое исполнение | УХЛ1* (по ГОСТ 15150) |
| Температура эксплуатации/хранения | от –50 до +60 °C |
| Степень защиты | IP66 |
| Маркировка взрывозащиты | 1Ex d IIB T5 Gb |
| Средняя наработка на отказ | не менее 100 000 ч |
| Масса нетто | не более 2,5 кг |
| Назначенный срок службы | 12 лет |
| Напряжение питания (DC) | 4–15 В (СЕНС), 5–50 В (RS-485), 9–42 В (4–20 мА) |
| Потребляемая мощность | 0,05 Вт (СЕНС), 0,4 Вт (RS-485), 1 Вт (4–20 мА) |
| Интерфейсы и протоколы | СЕНС, RS-485 (Modbus RTU), 4–20 мА (HART) |
Преобразователь давления СЕНС ДС — надёжное решение для контроля давления на объектах нефтегазовой, химической и энергетической отраслей. Широкий выбор материалов, интерфейсов и настроек позволяет адаптировать прибор под конкретные условия эксплуатации.
