Назначение
Приборы серии МС-К-500 входят в состав измерительной системы «СЕНС» и выполняют функции центрального пульта контроля и управления для датчиков и вторичных устройств.
Основные функции
- отображение текущих значений измеряемых параметров (концентрация газа, уровень сигнала и др.)
- конфигурирование и калибровка подключаемых датчиков и приборов системы «СЕНС»
- световая и звуковая индикация при превышении установленных порогов
- ручной сброс сигнала тревоги кнопкой на корпусе (отключается как собственный звуковой сигнал, так и внешние сигнализаторы типа ВС-5)
- проверка работоспособности цепей управления и сигнализации через режим имитации («эмуляция») показаний датчиков
- непрерывное диагностирование состояния датчиков с выводом кода ошибки при неисправности
- доступ к служебным параметрам (калибровочные и контрольные настройки датчиков)
- диагностика других вторичных приборов в системе
Принцип работы
Информация о параметрах выводится на встроенные дисплеи. В зависимости от модели сигнализаторы оснащаются одно- или двухстрочными светодиодными экранами. На однострочных дисплеях данные отображаются циклически: последовательно показываются адрес датчика, тип измеряемого параметра и его значение. Трёхстрочные модели с OLED-экранами позволяют выводить всю информацию одновременно, что упрощает контроль.
Управление

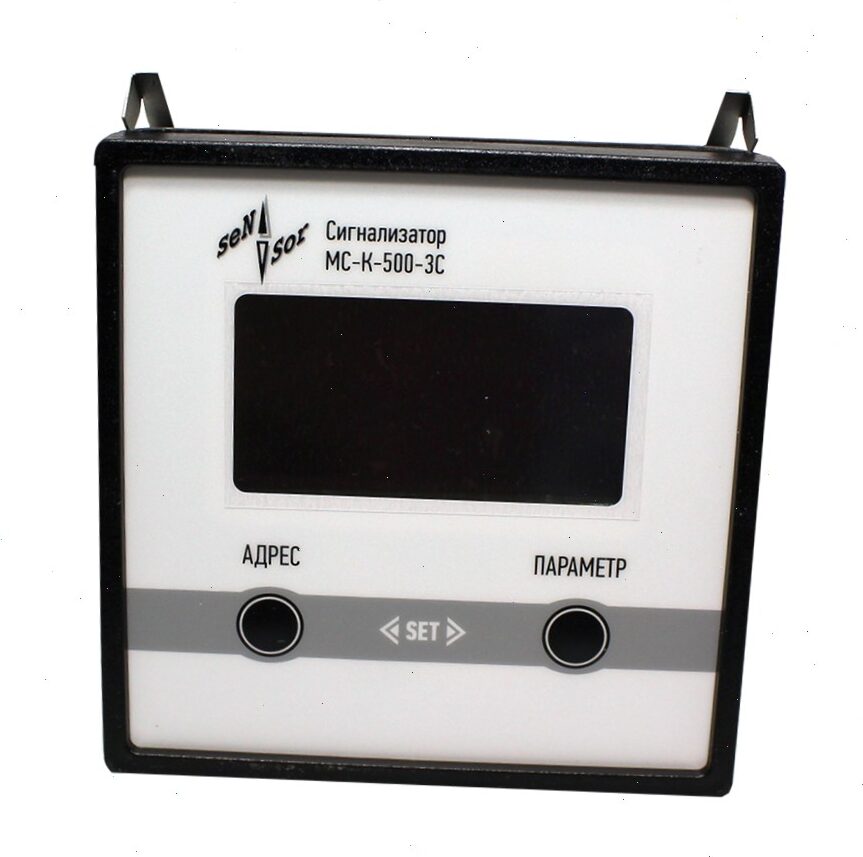

На передней панели расположены две кнопки:
- «Адрес» — переключение между подключёнными датчиками для просмотра их параметров.
- «Параметр» — выбор отображаемого значения у текущего датчика.
В режиме настройки взаимодействие с меню осуществляется так:
- короткое нажатие — перемещение по пунктам меню;
- длительное удержание — изменение значения выбранного параметра.
Режимы работы
Прибор функционирует в нескольких основных режимах, которые отражены в руководстве по эксплуатации (см. схему режимов). Среди них:
- рабочий режим — непрерывный контроль и отображение данных;
- режим настройки — калибровка и программирование датчиков;
- режим диагностики — автоматическая проверка цепей и датчиков;
- режим эмуляции — имитация сигналов для тестирования системы сигнализации.
Сигнализаторы МС-К-500 обеспечивают удобное централизованное управление газоаналитической системой «СЕНС» и подходят для применения на объектах с несколькими точками контроля.
