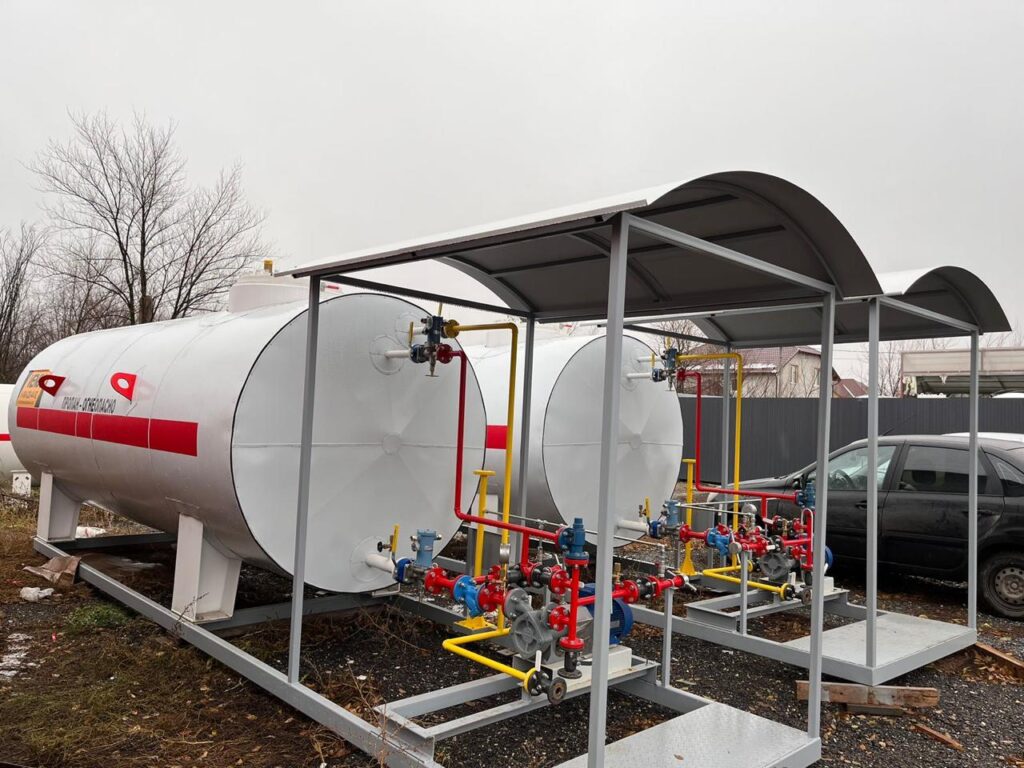

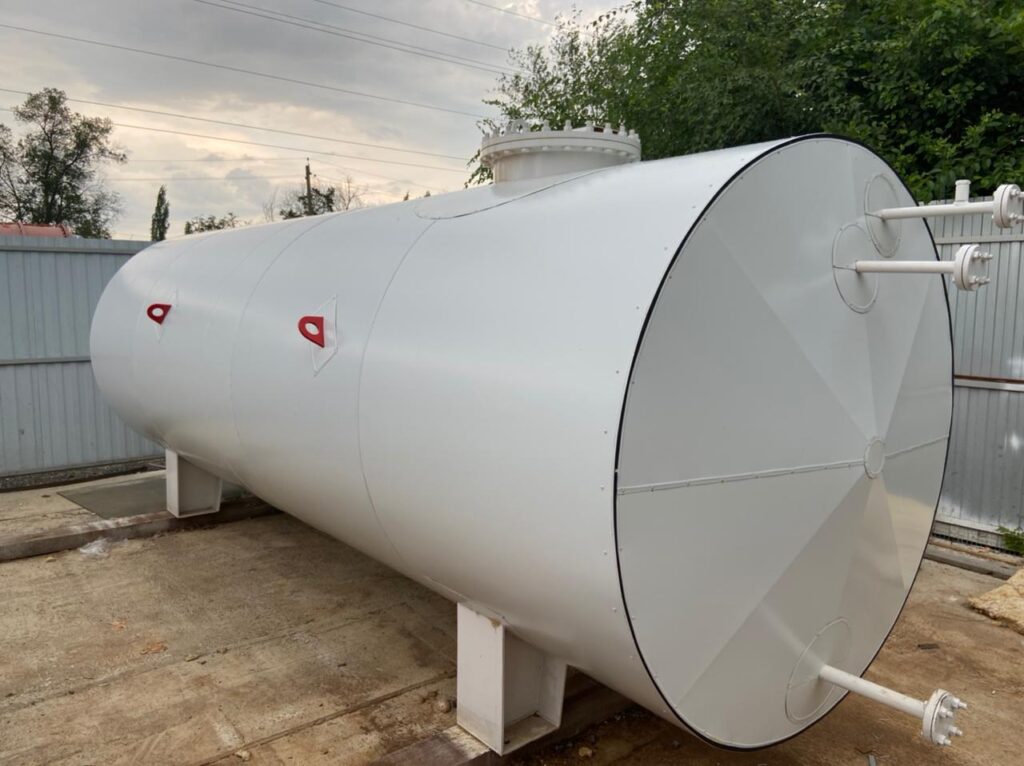

ТС «НГК» НО 1×10 ОЦ — модульная АГЗС с одностенный резервуаром 10 м³
АГЗС с оцинкованной огнезащитой. Защита при огневом воздействии не менее 60 минут.
Тип огнезащиты: окрашенная оцинкованная сталь (белый цвет).
ТС «НГК» НО 1×10 ОЦ
ТС «НГК» НО 1×10 ОЦ
| Срок поставки | до 45 дней |
| Гарантия | 1 год |
Цена с НДС 22%
≈1720000 ₽
Возможно оформление в лизинг
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Надземный одностенный |
| Количество сосудов | 1 |
| Объём | 10 м³ |
| Материал | Сталь 09Г2С, 10 мм |
| Рабочее давление | 1,6 МПа (пробное 2,3 МПа) |
| ГРК | УЗСГ-01 (1 рукав) |
| Насос выдачи | FD-40/25 (5,5 кВт) |
| Проставки под ЭМК и выход на второй сосуд | 1 комплект |
| Климатическое исполнение | У1 (-40°C … +45°C) |
| Взрывозащита | 2Ex IIA T3 Gc |
| Срок службы | не менее 20 лет |
Основные функции
- Слив СУГ в резервуар насосом ТС (FD-40/25)
- Выдача газа на газораздаточную колонку УЗСГ-01 (1 рукав)
- Аварийный слив СУГ насосом технологической системы
- Линия паровой фазы
- Система сброса избыточного давления на сбросную свечу
- Байпасная линия с поддержанием заданного давления на выдаче
- Оцинкованная огнезащита
Комплект документации
- Паспорт и руководство по эксплуатации
- Технологическая схема ТС «НГК»
- Сборочный чертёж
- Комплектовочная ведомость
- 3 протокола испытаний (ВИК, герметичность, опрессовка)
- Документ на огнезащиту
- Удостоверение о качестве монтажа сосуда
- Согласование с заказчиком
Контроль качества и испытания
- 100% ВИК сварных швов по ГОСТ 16037-80
- Испытание на герметичность под 1,6 МПа
- Опрессовка пробным давлением 2,3 МПа
- Сварка УОНИ 13/55 — оценка по ПБ-03-585-03
- Заводские приёмо-сдаточные испытания
- Срок службы — не менее 20 лет
- Сталь 09Г2С, 10 мм — ТР ТС 032/2013
- Взрывозащита 2Ex IIA T3 Gc
Преимущества
- Готовое решение «под ключ»
- Полный комплект документации для Ростехнадзора
- 3 протокола испытаний — гарантия герметичности
- Срок поставки — до 45 рабочих дней
- Предоплата 70%, 30% перед отгрузкой
- Самовывоз из г. Энгельс или доставка по РФ
- Возможно оформление в лизинг
Возможное дооснащение
✓ Огнезащита оцинкованная или нержавеющая AISI 304✓ Дополнительный резервуар (второй сосуд до 10 м³)✓ Щит автоматики (бюджетный / стандартный / люкс)✓ Газоанализатор СИГМА-03 + датчики✓ Уровнемер ПМП-201Е, преобразователь СЕНС ПД-Ех-2,5✓ Сигнализатор МС-К-500-3С, БПК-220В-4Р-ГС-1А✓ Клапаны СЕНС DN 40/25 PN 25
